Eixo zero no gráfico de barras: como conferir a escala

Em um gráfico de barras que compara quantidades, a base numérica precisa começar em zero para que os comprimentos mantenham a proporção dos valores. Cortar o início do eixo pode fazer uma diferença pequena parecer muito maior. Confira o mínimo, o máximo e os intervalos da escala junto dos números, antes de aprovar a figura.

O guia de como fazer um infográfico organiza a produção visual. Neste aprofundamento, vamos examinar a escala com um exemplo fictício e refazer as contas. O roteiro de texto do gráfico complementa a revisão de título, unidade, período e fonte.

Por que o começo da barra muda a comparação

A barra usa comprimento para representar quantidade. Se uma categoria tem o dobro do valor de outra, suas barras devem preservar essa relação na mesma escala. Quando ambas partem de um número acima de zero, o trecho visível representa apenas o que ultrapassa esse começo, embora o rótulo possa continuar mostrando o valor completo.

O manual de eixos e linhas de referência do Office for National Statistics orienta iniciar em zero os eixos de gráficos cujas barras ou áreas representam valores a partir da base. Também diferencia esse caso de gráficos em que o dado é representado por posição, como linhas e pontos. Vamos aplicar essa distinção às quantidades positivas do exemplo, sem impor uma configuração única a todos os gráficos.

Nas barras horizontais, a escala de quantidade costuma estar no eixo horizontal. Nas colunas, a quantidade costuma estar no eixo vertical. Confira o eixo que contém os números, em vez de procurar sempre o zero no lado esquerdo ou na parte de baixo da imagem.

Exemplo fictício: 80 e 84 fichas conferidas

Exemplo fictício: duas equipes de uma empresa genérica conferiram fichas entre 1 e 5 de outubro de 2026. O conjunto didático registra 80 fichas para a equipe A e 84 para a equipe B. Cada ficha pertence a uma equipe nesse recorte. Os valores foram criados para explicar a escala; não são dados de clientes, pesquisa ou resultado da MAIKON.biz.

Dados fictícios e recorte

Fichas conferidas de 1 a 5/10/2026: equipe A, 80; equipe B, 84. Valores inventados para este artigo, sem resultado real.

Barras com base zero

Escala de 0 a 100 fichas, com marcas a cada 20. Os comprimentos preservam 80 e 84. A razão é 84 ÷ 80 = 1,05.

Versão inadequada, a corrigir

Escala de 76 a 86 fichas, com marcas a cada duas. Os trechos desenhados são 4 e 8, na razão de dois para um. Isso não é a razão dos valores completos.

Diferença que os dados sustentam

84 menos 80 = quatro fichas. Usando A como base: 4 ÷ 80 × 100 = 5%. O corte da escala não altera essa conta.

Limite da interpretação

Não foram informados horas, tamanho das equipes, dificuldade ou qualidade. A e B são grupos no mesmo período; a figura não demonstra produtividade, causa ou crescimento.

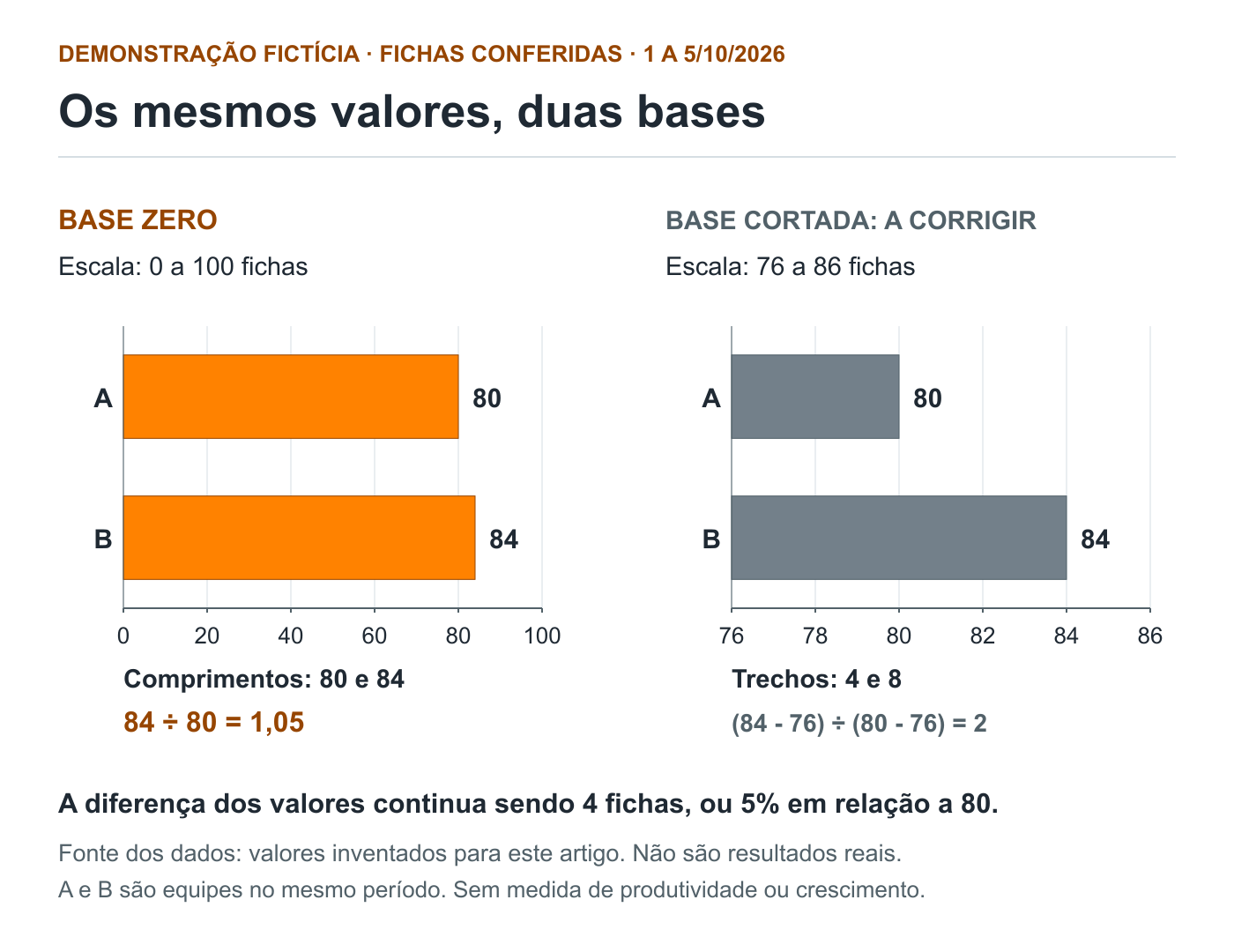

Descrição da figura

Dois gráficos de barras horizontais mostram as mesmas quantidades fictícias de fichas conferidas por equipes entre 1 e 5 de outubro de 2026: A tem 80 e B tem 84. O gráfico à esquerda usa escala de 0 a 100, com marcas a cada 20 fichas, e os comprimentos são proporcionais a 80 e 84. O da direita está identificado como base cortada, a corrigir, e usa escala de 76 a 86, com marcas a cada duas fichas. Nele, os trechos visíveis representam 80 menos 76 igual a 4 e 84 menos 76 igual a 8. Esses trechos têm razão de dois para um, embora os valores completos tenham razão de 1,05. A diferença continua sendo quatro fichas, ou 5% em relação às 80 de A. Fonte: números inventados para este artigo, sem empresa ou resultado real. Não há informação de horas, recursos ou qualidade, nem série temporal para demonstrar crescimento. A foto da capa é ilustrativa e não reproduz esses valores.

Na representação com base zero, os comprimentos correspondem a 80 e 84 na mesma escala. A diferença visual é pequena porque a diferença relativa dos valores é de 5%. Isso não torna a informação menos válida. O rótulo e uma frase direta podem destacar as quatro fichas sem alterar a proporção.

Na versão inadequada, o eixo começa em 76. O trecho de A tem comprimento proporcional a 80 menos 76 = 4; o de B, a 84 menos 76 = 8. O segundo trecho fica com o dobro do primeiro. A razão 8 ÷ 4 = 2 descreve os trechos desenhados depois do corte, não a relação entre os valores completos 84 e 80.

Os dados também não permitem afirmar que B foi mais produtiva, que a qualidade aumentou ou que houve crescimento ao longo do tempo. Não foram informados horas de trabalho, dificuldade das fichas, tamanho das equipes ou qualidade da conferência. A e B são grupos diferentes no mesmo período; o cálculo de 5% é uma comparação entre eles, não uma taxa de crescimento temporal.

Como conferir a escala na ferramenta e na exportação

Abra os dados e confirme a unidade antes de ajustar a apresentação. Quantidade de fichas, porcentagem e valor financeiro pedem rótulos diferentes. Se houver cálculo, guarde a fórmula e sua base. No exemplo, a diferença relativa usa 80 como denominador; trocar essa referência responde a outra comparação.

Na configuração do eixo numérico, confira o valor mínimo. Para as barras de quantidade positiva deste caso, ele deve ser zero. Não confunda posição do rótulo com começo da barra. O número “80” escrito dentro da figura não corrige uma barra que passou a representar apenas o trecho entre 76 e 80.

Defina um máximo que inclua todos os valores e permita ler os rótulos. No exemplo didático, usamos 100 para a representação com base zero. Esse 100 é o limite da escala em fichas, não uma meta, capacidade máxima ou denominador de porcentagem. Os intervalos são regulares: 0, 20, 40, 60, 80 e 100.

O ONS também orienta manter escalas consistentes em gráficos comparáveis. Se duas figuras usam o mesmo espaço, mas uma vai de 0 a 100 e outra de 0 a 1.000, comprimentos iguais podem representar quantidades diferentes. Na comparação didática deste artigo, as escalas diferentes estão identificadas justamente para mostrar o erro da base cortada; não são duas representações equivalentes aprovadas.

Confira o arquivo exportado e a página de publicação. Compare rótulos, valores, mínimo, máximo e espaçamento das marcas com a fonte editável. Observe se uma configuração automática mudou o eixo depois de uma atualização dos dados. Na leitura pelo celular, mantenha uma versão compreensível, sem reduzir os números até ficarem ilegíveis.

Se a diferença ficar discreta, escolha como explicá-la

Uma anotação objetiva pode informar “quatro fichas a mais”, acompanhada da referência da comparação. Também é possível apresentar uma tabela com os valores e a conta. Evite títulos como “B dispara” quando os dados sustentam apenas a diferença delimitada no exemplo.

Se a pergunta principal exigir observar posições próximas com mais detalhe, considere outro tipo de gráfico. A orientação do ONS para gráficos de barras sugere avaliar um gráfico de pontos quando seria necessário começar o eixo acima de zero para mostrar os dados com clareza. A escolha precisa continuar compatível com a pergunta, com valores e escala explícitos.

Outra possibilidade é representar a diferença como uma medida própria, claramente nomeada, em vez de apresentar uma quantidade total com a base cortada. Nesse caso, título, unidade e referência precisam dizer que o gráfico mostra diferenças. Um valor de “mais quatro fichas em relação a A” não é o total de fichas de B.

A checklist de gráficos acessíveis da Government Analysis Function recomenda alternativa textual, rótulos legíveis e cuidado com a publicação. Neste artigo, os dados e as contas ficam próximos da figura e também na descrição. A apresentação móvel explica as duas escalas em texto, sem depender de reconhecer as cores das barras.

Pergunta e comparação pretendidas:
Medida e unidade das barras:
Categorias e valores completos:
Período, abrangência e fonte dos dados:
Cálculo, fórmula e denominador, quando houver:
Eixo numérico identificado:
Mínimo, máximo e intervalos:
Comprimentos proporcionais aos valores:
Escala comum entre figuras comparáveis:
Rótulos e título coerentes com os dados:
Descrição e tabela suficientes para conferência:
Leitura no computador e no celular:
Fonte editável e exportação comparadas:
Alteração, responsável e nova conferência:
Limites que impedem outras conclusões:

Perguntas frequentes sobre eixo zero no gráfico de barras

Todo gráfico precisa começar em zero?

Não. A representação e a pergunta importam. Barras de magnitude usam comprimento desde a base; linhas e pontos representam posições e podem exigir outra escolha de escala, explicitada ao leitor.

Colocar o valor no fim da barra resolve uma base cortada?

Não. O rótulo ajuda a recuperar o número, mas o comprimento continua sugerindo a proporção do trecho visível. Confira e corrija a escala da representação.

O máximo do eixo precisa ser 100?

Não. Ele deve atender à unidade e aos valores apresentados. No exemplo, 100 é um limite escolhido em fichas; não representa 100%, uma meta ou uma capacidade máxima.

Posso concluir que uma equipe foi mais produtiva pelas barras?

Não apenas com as quantidades deste exemplo. A avaliação exigiria critérios e informações pertinentes, como tempo de trabalho, recursos, dificuldade e qualidade das entregas.
